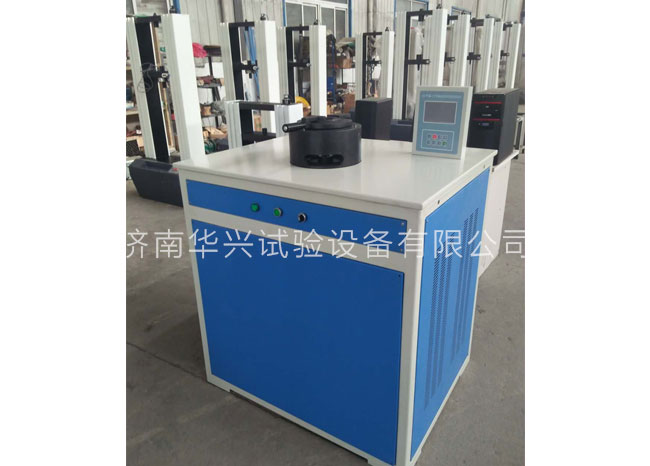

本機是對金屬薄板和帶材進行延展性試驗的專用設備，用于評定金屬材料塑性變形及檢驗金屬板材的各項異性，符合國標GB4156-84《金屬杯突試驗方法》和國標GB/T 4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗方法》。

GBS-60Z其主要特點是杯突值的精度達到0.01mm，主加載試驗力的控制精度達到了1N。主試驗力的加載方式采用了液壓加緊、伺服控制、等速率、電控機械式加載，并采用了輪輻式傳感器，高精度的編碼器進行信息傳輸。從而保證了主試驗力的測試精度、控制試樣的破裂準確度及杯突值測量度。

主要技術參數：

    1、 板材厚度：0.1～3mm（3mm以上特殊定做）

    2、 板材寬度：90-100mm；

    3、 沖頭行程，40mm；

    4、 加緊活塞行程40mm。

    5、 沖壓負荷60kNmax。

    6、 大夾緊負荷10kN。

    7、 杯突值分辨率：0.01mm

    8、 杯突試驗?zāi)＞咭?guī)格：

  ●標準沖頭球：φ20±0.05mm

    ●標準墊模孔徑：φ33±0.1mm

    ●標準固定模孔徑：φ27±0.05mm

      9、 特殊定貨可提供非標模具。可符合美標、歐標等國際標準的杯突試驗機。

   10、 液壓油：N46號液壓油（一般加油站可購到）。

   11、 外形尺寸：1000×600×1350（mm）

   12、 電源AC380V。

   13、 重量300Kg
